1、CPU編碼分辨率達到3840*2160@30FPS
2、1路HDMI輸入，1路HDMI環出
3、算力達到1TOPS
產品簡介
HI3516AV300主板是常州海圖信息科技股份有限公司推出的一款基于海圖HI3516AV300核心板設計的海思嵌入式開發板。HI3516AV300處理器核心具有雙核ARM Cortex-A7@ 900MHz，32KB I-Cache，32KB D-Cache，256KB L2 Cache支持NEON 加速。
HI3516AV300主板提供1080P@30HDMI輸入、1080P@30HDMI輸出USB2.0、1路10M/100M網絡、RS232、RS485、GPIO、RTC等豐富外圍接口。
產品規格

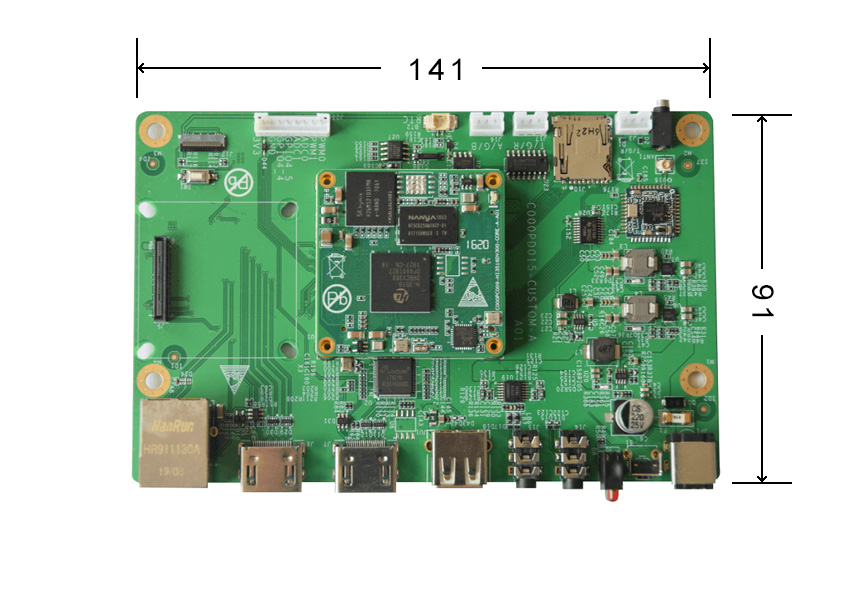

1、尺寸規格
2、硬件規格參數
| 項目 | 類型 | 型號參數 | 說明 | |
| 核心配置 | 處理器 | Hi3516AV300 | CPU | 雙核ARM Cortex-A7@ 900MHz |
| NNIE | 1Tops 神經網絡運算性能 | |||
| DDR4 | DDR3 512MB | |||
| EMMC | 16GB | |||
| 連接器 | 核心板：FX8C-80S-SV | |||
| 底板：FX8C-80P-SV1(92) | ||||
| 主板接口 | HDMI IN | 1 | 支持1080P30幀輸入 | |
| HDMI OUT | 1 | 支持1080P30幀輸出 | ||
| 網口 | 1 | |||
| LINE IN | 1 | |||
| LINE OUT | ||||
| USB2.0 | 1 | |||
| TF | 1 | |||
| RS232 | 1 | |||
| RS485 | 1 | |||
| GPIO | 2 | |||
| ADC | 2 | |||
| RTC電池 | ||||
| 工作環境 | 操作溫度：0℃～＋70℃；濕度:RH40%～RH90%（不結露） |
3、軟件規格參數
| 版本 | U-Boot 2016.11 | ||
| 啟動方式 | 支持從eMMC 啟動 | ||
| Uboot | 燒錄方式 | 調試串口 | |
| 版本 | linux 4.9 | ||
| Kernel | 支持的文件系統 | ext4/nfs/yaffs2/ubifs | |
| 下載方式 | 串口/網口 | ||
| Serial port | 串口驅動 | ||
| RTC | 硬件時鐘驅動，保存系統時間 | ||
| Ethernet | 10/100M 以太網卡驅動 | ||
| USB host | USB 2.0 host 驅動 | ||
| USB device | USB 2.0 device 驅動 | ||
| INPUT | HDMI 輸入驅動 | ||
| MMC/SD | MMC/SD 控制器驅動 | ||
| Linux | Device Driver | I2S | I2S 總線驅動 |
| OUPT | HDMI 輸出驅動 | ||
| SPI | SPI 總線驅動 | ||
| eMMC | eMMC 驅動 | ||
| DDR | DDR驅動 | ||
| AUDIO | 輸入/輸出聲卡驅動 | ||
| INPUT/OUTPUT | |||
| TCP/IP | 提供完整的TCP/IP 協議 | ||
| 配置系統和服務 | Ifconfig/route等 | 用于網絡配置及相關服務程序 | |
| 文件系統 | 常用命令 | cat、chmod、echo、free、top、kill、ls、mkdir、mount、ps、reboot、rm、lsmod、rmmod 等 | |
| 圖形界面 | QT5.8.0 | 提供完善的QT 開發資源 |
4、 工作環境
環境參數 | min | 典型值 | max |
商業級溫度 | 0℃ | / | 70℃ |
儲存溫度 | -10℃ | 25℃ | 85℃ |
工作電壓 | 11.7V | 12V | 12.5V |
5、 功耗
典型電壓 | 典型電流 | 典型功耗 |
12V | TBD | TBD |
技術支持及資料
1、 開發資料
提供基于核心板的產品設計手冊，包括硬件設計、系統移植、驅動開發、應用軟件開發環境。資料包括載板的原理圖、PCB、驅動源碼、內核源碼等供用戶設計參考，產品開發速度提高50%以上。
提供主芯片數據手冊、軟件開發環境、軟件開發SDK 包。
提供vio、venc、vdec 等豐富的Linux 例程。
2、 技術支持
協助判斷產品是否存在故障
Hi3516AV300開發板產品軟硬件資源解釋
幫助正確地編譯與運行我們提供的源代碼
按照產品文檔資料，解決主板內出現的異常問題
3、 增值服務
根據用戶需求完成定制硬件及軟件開發
支持Linux系統定制
支持OEM/ODM定制
支持項目外包開發
