1、處理器編解碼分辨率達到8K@30FPS
2、IMX334鏡頭模組輸入（標配1只）
3、接口資源豐富，便于項目驗證
4、算力達到4TOPS
產品介紹
HT-3559A主板是常州海圖信息科技股份有限公司推出的一款基于海圖HI3559AV100芯片設計的一款海思嵌入式開發板。Hi3559AV100處理器核心采用大小核架構，處理核心由雙核ARM Cortex-A73@1.6GHz、雙核ARM Cortex-A53 @1.2GHz以及單核ARM Cortex-A53@1.2GHz組成，處理性能強悍。外加雙核Mali G71 GPU@900MHZ以及雙核NNIE@840MHZ神經網絡加速引擎，滿足超清分辨率下的復雜智能視頻/圖像分析需求，并提供了良好的OpenCL 1.1/1.2/2.0 支持。
HT-3559A主板提供IMX334鏡頭模組輸入（4K@30）、USB3.0、SDIO3.0、SATA、2路10M/100M/1000網絡、RS232、RS485、GPIO等豐富外圍接口。
產品規格
1、機械尺寸

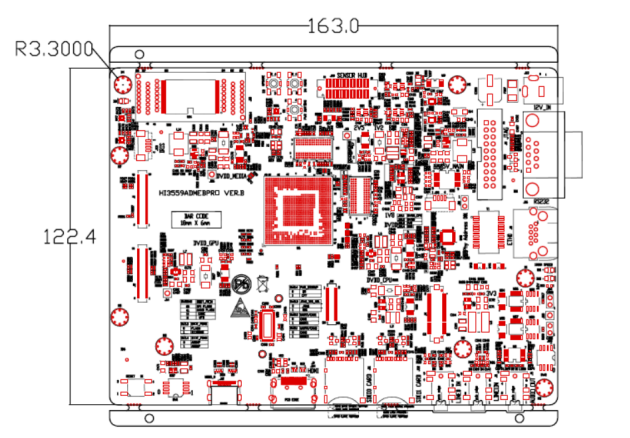

主板-機械尺寸圖
2、單板接口示意圖

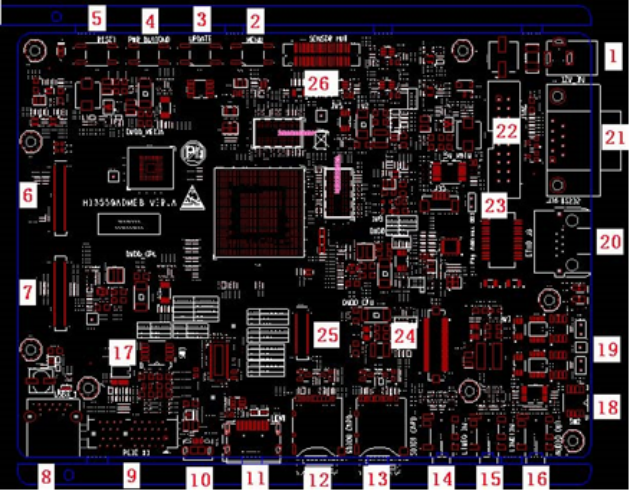

單板正面

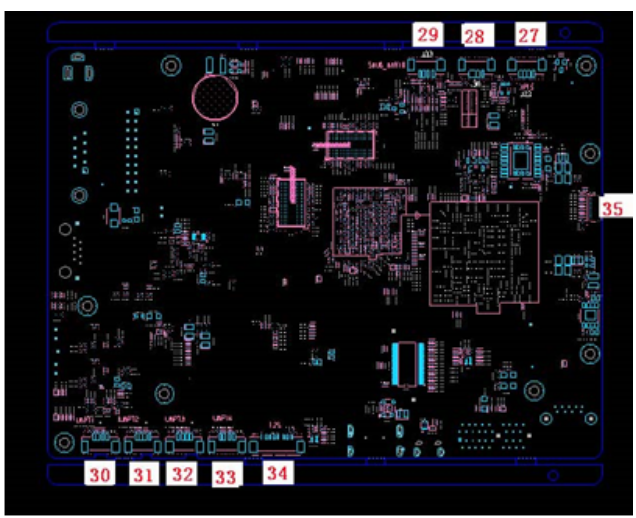

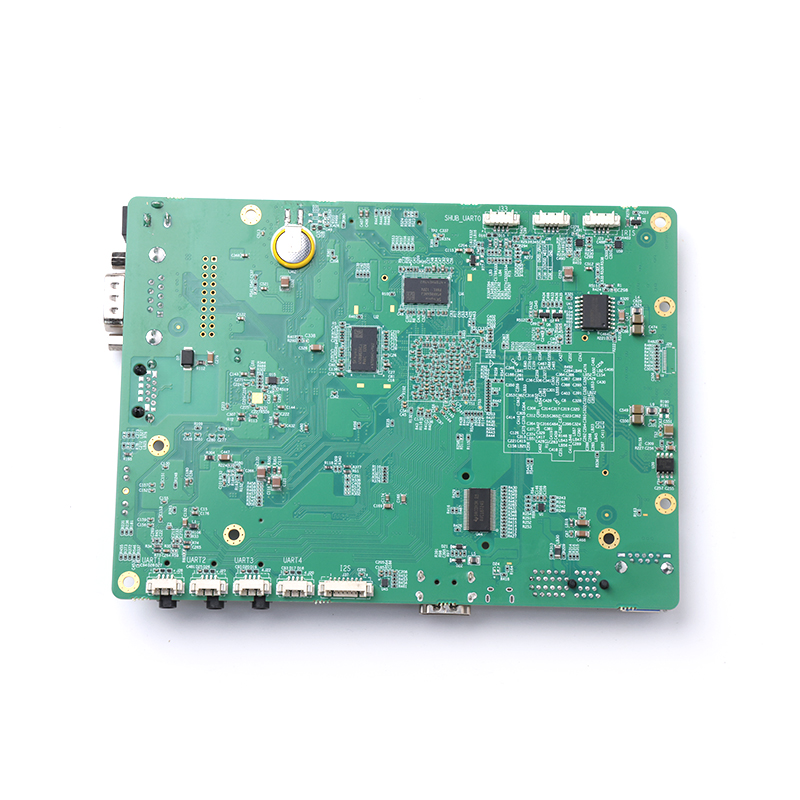

單板反面
2.1、硬件規格參數
| 項目 | 類型 | 型號參數 | 說明 | |
| 核心配置 | 處理器 | Hi3559AV100 | MPU | l 雙核ARM Cortex-A73@1.6GHz |
| l 雙核ARM Cortex-A53@1.2GHz | ||||
| l 單核ARM Cortex-A53@1.2GHz | ||||
| GPU | 雙核 ARM Mali G71@900MHz | |||
| DSP | 四核DSP@700MHz（軟件接口由海思SDK封裝，不對外開放） | |||
| NPU | 雙核NNIE@840MHz神經網絡加速引擎 | |||
| 存儲 | 內存 | DDR4 | DDR4*4 8Gb*4 | |
| 存儲 | EMMC | 8GB | ||
| SPI FLASH | ||||
| 主板接口 | 1 | 單板總電源接口，12V@2A 或以上 | ||
| 2 | 菜單鍵，接到GPIO14_6 0：按鍵按下；1：按鍵未按下。 | |||
| 3 | 升級鍵，接到GPIO0_0/UPDATE_MODE_N 。0：按鍵按下； | |||
| 1：按鍵未按下。 | ||||
| 4 | 開機鍵，接到PWR_BUTTON0。0：按鍵按下； 1：按鍵未按下。開機：按200 毫秒或以上（默認），關機：長按10 秒。 | |||
| 5 | 系統復位鍵。復位：按鍵按下。 | |||
| 6 | sensor 接口１ | |||
| 7 | sensor 接口2 | |||
| 8 | USB 3.0 port 1，向下兼容USB 2.0 port 1 | |||
| 9 | PCIe X1 接口 | |||
| 10 | USB2.0 port0，Micro 座子 | |||
| 11 | 芯片的HDMI 輸出 | |||
| 12 | SD 卡0，支持SD3.0 | |||
| 13 | SD 卡1，僅支持SD2.0 | |||
| 14 | 音頻輸入接口0，AC_IN0L/AC_IN0P 、AC_IN0R/AC_IN0N 。 | |||
| 15 | 音頻輸入接口1，AC_IN1L/AC_IN1P 、AC_IN1L/AC_IN1N 。 | |||
| 16 | 音頻輸出接口，連接到AC_OUTL/R 管腳，經過功放輸出音頻 | |||
| 17 | 撥碼開關SW1，啟動介質撥碼開關，詳情見3.2 章節的表3-1 | |||
| 18 | 撥碼開關SW2 | |||
| SW2.1：Uart0 和CAN0 功能選擇。 | ||||
| 0：CAN0； 1：Uart0。 | ||||
| SW2.2：Uart1 和CAN1 功能選擇。 | ||||
| 0：CAN1； 1：Uart1。 | ||||
| SW2.3：Jtag 和I2S 的功能選擇。 | ||||
| 0：Jtag； 1：I2S。 | ||||
| SW2.4：上電自動開機功能的開啟/關閉。0：開啟上電自動開機功能； | ||||
| 1：關閉上電自動開機功能。 | ||||
| 19 | CAN 接口 | |||
| J34：CAN0 接口， | ||||
| J35：CAN1 接口。 | ||||
| 20 | 千兆網口 | |||
| 21 | Uart0，使用時無需外接串口轉接板，可直接與PC 連接 | |||
| 22 | Jtag 接口，可直接外接Jtag 設備，使用該功能時，需撥碼SW2.3=0 | |||
| 23 | 預留的12V 電源接口，可作為12V 風扇的電源接口 | |||
| 24 | SDIO2 Wifi 扣板接口 | |||
| 25 | 屏幕扣板接口，包含信號：MIPI TX，6/8bit LCD，觸摸屏控制信號（I2C、RESET 、INT）。通過擴展，可對接以上規格的屏幕。 | |||
| 26 | SensorHub 資源扣板接口，包含sensorHub 的I2C 、SPI、PWM 等資源接口 | |||
| 27 | Iris 接口 | |||
| 28 | 電源接口，僅用于測試J36.2：DVDD_GPU；J36.3：DVDD_MEDIA。 | |||
| 29 | SensorHub 的uart0 ，使用時需外接串口轉接板 | |||
| 30 | UART1 接口，使用時需外接串口轉接板 | |||
| 31 | UART2 接口，使用時需外接串口轉接板 | |||
| 32 | UART3 接口，使用時需外接串口轉接板 | |||
| 33 | UART4 接口，使用時需外接串口轉接板 | |||
| 34 | I2S 信號接口。使用時需撥碼SW2.3=1 。 | |||
| 序號1~34對應單板接口示意圖中接口 | ||||
| 工作環境 | 操作溫度：0℃～＋70℃；濕度:RH40%～RH90%（不結露） |
2.2、軟件規格參數
Linux |
Uboot | 版本 | U-Boot 2016.11 |
啟動方式 | 支持從eMMC 啟動 | ||
燒錄方式 | 調試串口 | ||
Kernel | 版本 | linux 4.9.37 | |
支持的文件系統 | ext4/nfs/yaffs2/ubifs | ||
下載方式 | 串口/網口 | ||
Device Driver | Serial port | 串口驅動 | |
RTC | 硬件時鐘驅動，保存系統時間 | ||
Ethernet | 10/100/1000M 以太網卡驅動 | ||
USB host | USB 2.0 host 驅動 | ||
USB device | USB 2.0 device 驅動 | ||
INPUT | HDMI 輸入驅動 | ||
MMC/SD | MMC/SD 控制器驅動 | ||
I2S | I2S 總線驅動 | ||
OUPT | HDMI 輸出驅動 | ||
SPI | SPI 總線驅動 | ||
eMMC | eMMC 驅動 | ||
DDR | DDR驅動 | ||
AUDIO INPUT/OUTPUT | 輸入/輸出聲卡驅動 | ||
TCP/IP | 提供完整的TCP/IP 協議 | ||
配置系統和服務 | Ifconfig/route 等 | 用于網絡配置及相關服務程序 | |
文件系統 | 常用命令 | cat、chmod、echo、free、top、kill、ls、mkdir、mount、ps、reboot、rm、lsmod、rmmod 等 | |
圖形界面 | QT5.8.0 | 提供完善的QT 開發資源 |
工作環境
環境參數 | min | 典型值 | max |
商業級溫度 | 0℃ | / | 70℃ |
儲存溫度 | -10℃ | 25℃ | 85℃ |
工作電壓 | 11.7V | 12V | 12.5V |
功耗
典型電壓 | 典型電流 | 典型功耗 |
12V | TBD | TBD |
技術支持及資料
1、開發資料
l 提供基于核心板的產品設計手冊，包括硬件設計、系統移植、驅動開發、應用軟件開發環境。資料包括載板的原理圖、PCB、驅動源碼、內核源碼等供用戶設計參考，產品開發速度提高50%以上。
l 提供主芯片數據手冊、軟件開發環境、軟件開發SDK 包。
l 提供vio、avs、venc、vdec、dsp、nnie、ive 等豐富的Linux 例程。
l 提供Linux+Qt 開發環境，快速進入Qt 應用軟件開發。
2、技術支持
l 協助判斷產品是否存在故障
l HT-3559A主板產品軟硬件資源解釋
l 幫助正確地編譯與運行我們提供的源代碼
l 按照產品文檔資料，解決主板內出現的異常問題
3、增值服務
l 根據用戶需求完成定制硬件及軟件開發
l 支持Linux系統定制
l 支持OEM/ODM定制
l 支持項目外包開發
