1、IMX334鏡頭模組輸入（標配1只）
2、算力達到2TOPS
3、編解碼能力為3840*2160@60fps
4、硬件接口豐富，開發資料齊全
產品介紹
產品簡介
Hi3519AV100標準開發板是常州海圖信息科技股份有限公司推出的一款基于海圖Hi-3519A核心板設計的一款海思嵌入式開發板。Hi3519AV100處理器核心具有2*ARM Cortex A53@1.5GHz， 32KB I-cache， 32KB Dcache /256KB L2 cache ，支持 Neon 加速，集成 FPU 處理單元，集成 Tensilica Vision P6 DSP@710MHz，32KB I-Cache /32KB I-RAM/512KB Data RAM，0.3Tops 神經網絡運算性能，支持 AlexNet、 VGG、 ResNet、 GoogLeNet 等多種分類神經網絡。
Hi3519AV100標準開發板標配為索尼IMX334鏡頭模組輸入、4K@30 HDMI輸出、USB3.0、SDIO3.0、1路10M/100M/1000網絡、RS232、RS485、GPIO、RTC等豐富外圍接口。

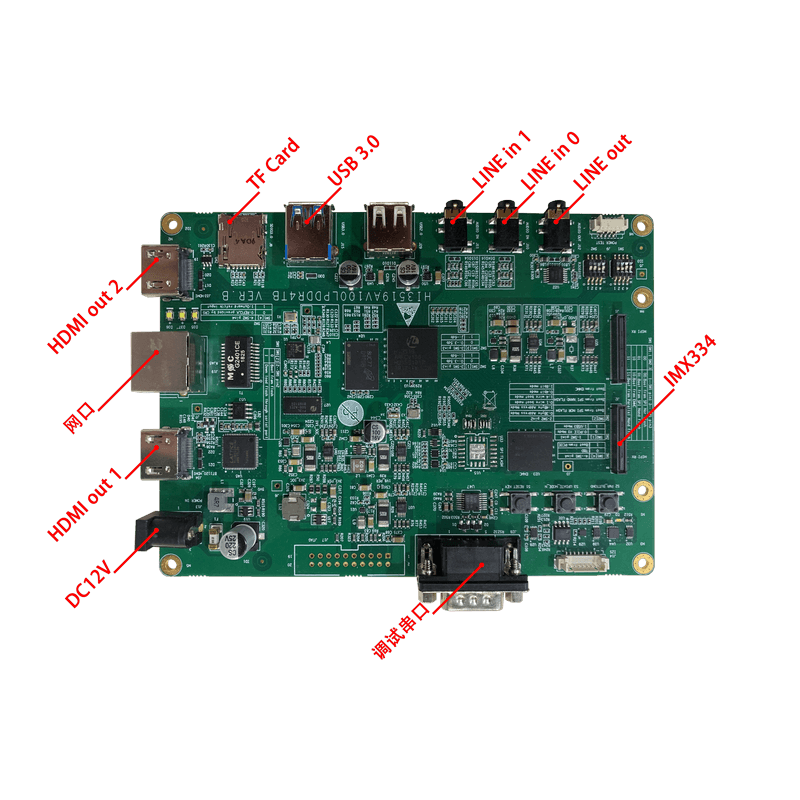

接口資源

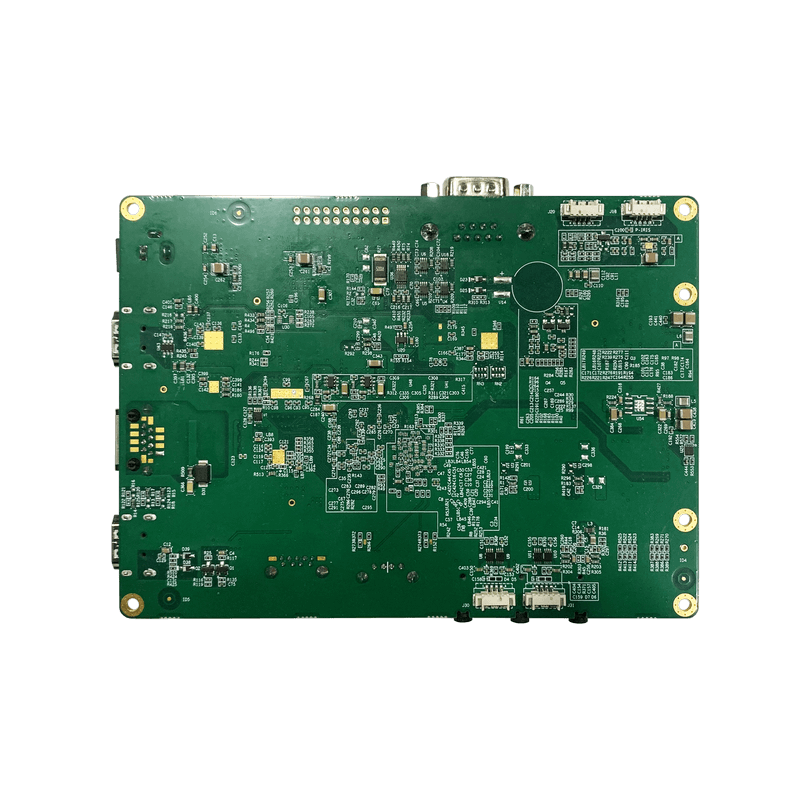

Hi3519AV100標準開發板-背面接口資源

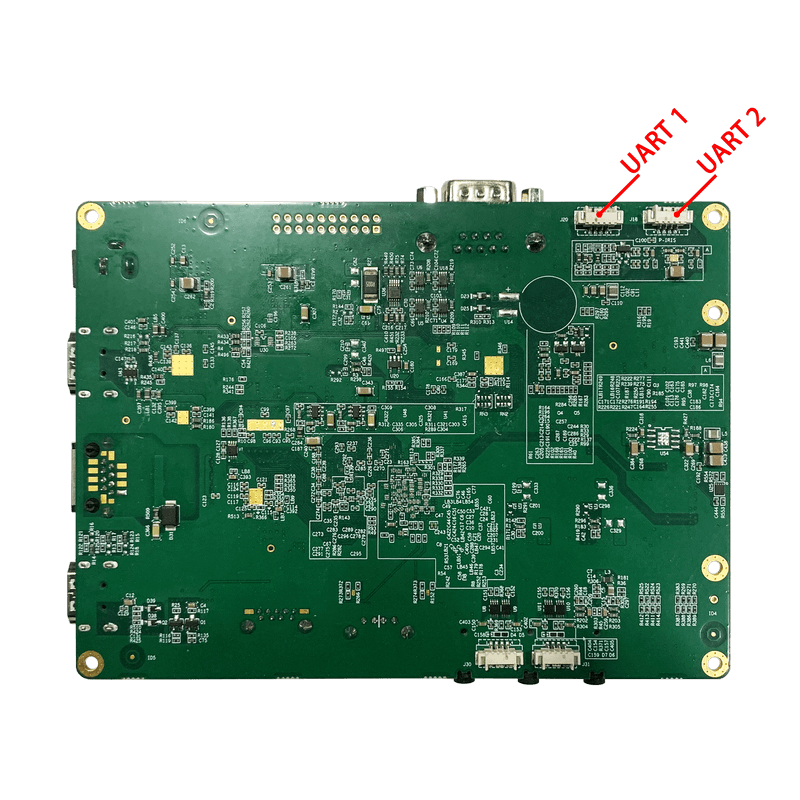

Hi3519AV100標準開發板-背面接口資源
產品規格
1、硬件規格參數
| 項目 | 類型 | 型號參數 | 說明 | |
| 核心配置 | 處理器 | Hi3519AV100 | DSP | ensilica Vision P6 DSP@710MHz |
| NNIE | 2.0Tops 神經網絡運算性能 | |||
| DDR4 | DDR4*1 8Gb*1 | |||
| EMMC | 8GB | |||
| 連接器 | CON1-SATA | 4xFX10A-120P-SV2 | ||

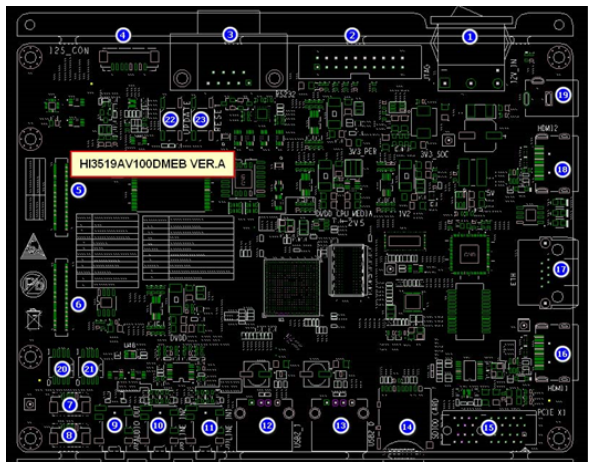

| 主板接口 | 1 | 單板電源開關 | ||
| 2 | JTAG 連接器 | |||
| 3 | RS232 串口，系統主調試串口 | |||
| 4 | I2S 預留接口 | |||
| 5 | Sensor 接口1 | |||
| 6 | sensor 接口2 | |||
| 7 | Core 電源電壓測試接口 | |||
| 8 | IO 電源電壓測試接口 | |||
| 9 | 音頻輸出接口，連接到AC_OUTL/R 管腳，經過功放輸出音頻 | |||
| 10 | 音頻輸入接口0，AC_IN0L/AC_IN0P 、AC_IN0R/AC_IN0N 。 | |||
| 11 | 音頻輸入接口1，AC_IN1L/AC_IN1P 、AC_I N1L/AC_IN1N | |||
| 12 | USB2.0 接口 | |||
| 13 | USB3.0 向下兼容支持的USB2.0 接口 | |||
| 14 | SDIO0 接口，支持SD3.0 | |||
| 15 | PCIEX1 接口 | |||
| 16 | HDMI 接口 | |||
| 17 | RJ45 千兆網口 | |||
| 18 | HDMI 接口 | |||
| 19 | 單板電源輸入接口 | |||
| 20 | 撥動開關SW2 | |||
| 21 | 撥動開關SW1 | |||
| 22 | 一鍵升級按鍵 | |||
| 23 | 系統外部復位按鍵 | |||
| 24 | DC-IRIS 電路接口 | |||
| 25 | P_IRIS 電路接口 | |||
| 26 | UART2 接口，使用時需外接串口轉接板 | |||
| 27 | UART1 接口，使用時需外接串口轉接板 | |||
| 工作環境 | 操作溫度：0℃～＋70℃；濕度:RH40%～RH90%（不結露） |
2、軟件規格參數
Linux |
Uboot | 版本 | U-Boot 2016.11 |
啟動方式 | 支持從eMMC 啟動 | ||
燒錄方式 | 調試串口 | ||
Kernel | 版本 | linux 4.9 | |
支持的文件系統 | ext4/nfs/yaffs2/ubifs | ||
下載方式 | 串口/網口 | ||
Device Driver | Serial port | 串口驅動 | |
RTC | 硬件時鐘驅動，保存系統時間 | ||
Ethernet | 10/100/1000M 以太網卡驅動 | ||
USB host | USB 2.0 host 驅動 | ||
USB device | USB 2.0 device 驅動 | ||
INPUT | HDMI 輸入驅動 | ||
MMC/SD | MMC/SD 控制器驅動 | ||
I2S | I2S 總線驅動 | ||
OUPT | HDMI 輸出驅動 | ||
SPI | SPI 總線驅動 | ||
eMMC | eMMC 驅動 | ||
DDR | DDR驅動 | ||
AUDIO INPUT/OUTPUT | 輸入/輸出聲卡驅動 | ||
TCP/IP | 提供完整的TCP/IP 協議 | ||
配置系統和服務 | Ifconfig/route 等 | 用于網絡配置及相關服務程序 | |
文件系統 | 常用命令 | cat、chmod、echo、free、top、kill、ls、mkdir、mount、ps、reboot、rm、lsmod、rmmod 等 | |
圖形界面 | QT5.8.0 | 提供完善的QT 開發資源 |
3、工作環境
環境參數 | min | 典型值 | max |
商業級溫度 | 0℃ | / | 70℃ |
儲存溫度 | -10℃ | 25℃ | 85℃ |
工作電壓 | 11.7V | 12V | 12.5V |
4、功耗
典型電壓 | 典型電流 | 典型功耗 |
12V | TBD | TBD |
